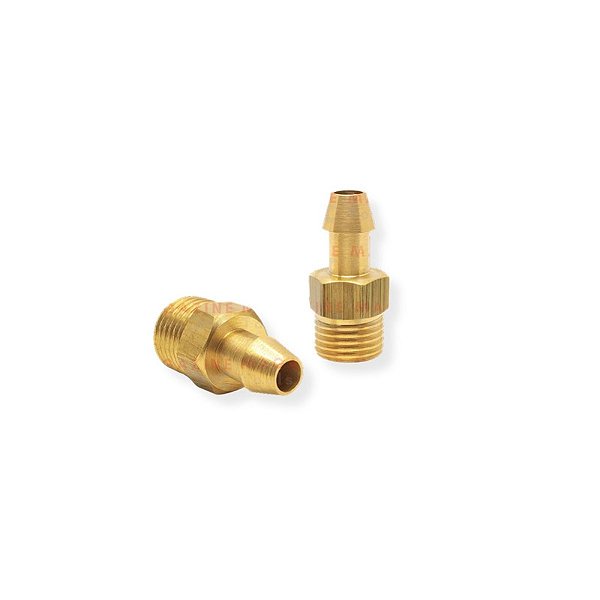

Bico Escalonado para Válvula Medicinal de Painel
Acessório para conexão de mangueiras em válvulas de painel de gases medicinais (O2, Ar Comprimido, Vácuo, N2O, etc.). Ideal para leitos, UTIs e postos de consumo.
- Conexão segura por degraus + abraçadeira
- Compatível com múltiplos gases medicinais
- Latão com acabamento niquelado/cromado
Especificações
| SKU | INSIRA-SEU-SKU |
|---|---|
| Produto | Bico escalonado para válvula de painel – gases medicinais |
| Aplicação | Conexão de mangueira em válvula de painel (postos de consumo hospitalares/clínicas) para equipamentos como fluxômetros, umidificadores, respiradores e aspiradores. |
| Compatibilidade de gases | Oxigênio (O2), Ar Comprimido, Vácuo, Óxido Nitroso (N2O) e outros. |
| Diâmetros do bico (degraus) | Para mangueiras 1/4" (≈6 mm), 5/16" (≈8 mm) e 3/8" (≈10 mm) |
| Roscas (válvula/painel) | Traseira: 1/4" NPT Externa + 1/8" BSP Interna · Dianteira: 3/4" UNF |
| Material | Latão com acabamento niquelado/cromado |
| Pressão de trabalho | Até 10 bar (ar/oxigênio). Para vácuo: serviço negativo. |
| Temperatura de operação | 0 °C a 60 °C |
| Fixação da mangueira | Encaixe no degrau correspondente + uso de abraçadeira |
| Acabamento/Cor por gás | Seguindo padrões usuais (ex.: verde O2, amarelo ar, preto vácuo) |
| Dimensões aproximadas | Comprimento total ~35–45 mm |
| Peso aproximado | 20–40 g |
| Conteúdo da embalagem | 1 x Bico escalonado (para válvula de painel) |
| Origem | Fabricação brasileira |
| Garantia | 90 dias contra defeitos de fabricação |
| Normas | Instalação conforme normas hospitalares (ABNT/NBR aplicáveis) |
Instruções de instalação (resumo)
- Confirme a compatibilidade do gás e a bitola da mangueira.
- Rosqueie o bico na saída da válvula de painel conforme a rosca indicada.
- Encaixe a mangueira até o degrau correspondente e fixe com abraçadeira.
- Realize teste de estanqueidade antes do uso clínico.
